Tabelle Di Selezione
Selezionare la curva leggendo le tabelle da sinistra a destra. Sono disponibili ulteriori informazioni sulle pagine specificate.
Per tipo(i) di catena | Raggio R | Passo P | Larghezza di base B | Lunghezza di entrata L | Altezza totale H | Nr. versione | Vedere pagina |
mm | mm | mm | mm | mm |
Per Catene Con Tapparelle Da 3,25”/3,30”
Acciaio/plastica | 500 | 85 | 100 | 0 | 82 / 89 | C7-CX7 | 109 |
100 | 90 | C6-CX6 | 108 | ||||
111 | 100 | 90 | C4 | 106 | |||
100 | 90 | C14 | 110 | ||||
89 | 100 | 125 | 82 | C1 | 105 | ||
90 | 100 | 100 | 82 | C2 | 105 | ||
110 | 0 | 82 | C3 | 106 | |||
590 | 180 | 100 | 100 | 82 | C5B | a richiesta | |
680 | - | 100 | 100 | 82 | C5A | 107 | |
750 | 85 | 111 | 100 | 90 | C42 | 112 | |
860 | - | 100 | 125 | 82 | C5C | 107 | |
1000 | - | 100 | 0 | 82 | C5D | a richiesta | |
85 | 111 | 100 | 90 | C43 | 112 |
Magnetflex® Curves
Per Catene Con Tapparelle Da 4,50” : Cip-Curva Per Catene Con Larghezza 3.25”
661 Acciaio | 500 | 85 | 100 | 100 | 82 | CF6 | 110 |
Acciaio | 500 | 85 | 111 | 100 | 100 | CIP4 | 107 |
Acciaio/plastica | 500 | 120 | 129 | 125 | 90 | C21A | 111 |
610 | 120 | 129 | 125 | 90 | C22A | 111 |
Per Catene Con Tapparelle Da 7,50”
Acciaio | 610 | 196 | 214 | 125 | 90 | C61 | 113 |
860 | - | 214 | 0 | 82 | C66 | 114 | |
1000 | - | 214 | 0 | 82 | C65 | 114 | |
Acciaio / HDFM 750 (SG) | 610 | 195 | 200 | 100 | 95 | C81 | 115 |
860 | - | 214 | 0 | 87 | C86 | 115 |
Per Catene Con Tapparelle Da 10,00”
HDFM 1000 (SG) | 860 | – | 290 | 0 | 87 | C91 | 116 |
Per Catene Con Tapparelle Da 12,00”
HDFM 1200 (SG) | 860 | – | 340 | 0 | 87 | C96 | 116 |
Per Catene LBP
RHMD 325 LBP | 500 | 90 | 100 | 100 | 90 | LBP2 | 117 |
HDFM 750 LBP | 860 | – | 214 | 0 | 95 | LBP861 | 117 |
HDFM 1000 LBP | 860 | – | 290 | 0 | 95 | LBP91 | 118 |
HDFM 1200 LBP | 860 | – | 340 | 0 | 95 | LBP96 | 118 |
Per Chainbelts
FGM 1050/FTM 1060 | 500 | 85 | 100 | 100 | 90 | CB6-CXB6 | 119 |
FTM 1055 K330 | 500 | 85 | 100 | 100 | 90 | CC6-CXC6 | 120 |
FTM 1055 K450 | 500 | 120 | 129 | 125 | 90 | CC21 | 121 |
Tutte queste curve Magnetflex® includono un pattino, ad eccezione del modello C7. Gli inserti sono opzionali; gli inserti M8 o M10 nel componente di ritorno degli inserti M6 o M8 nel pattino della guida possono essere forniti in base al disegno dettagliato del cliente. Se si ha bisogno di una curva Magnetflex® speciale, sono necessari i seguenti parametri:
1. Larghezza di base 2. Raggio
3. Lunghezza di entrata 4. Passo
5. Angolo 6. Numero di guide
Per le curve TAB e Bevel, vedere pagina 122-126.
Raggio
Pattino
Pag. 16, 24
Pag. 31
N. di vie | 1 | 2 | 3 | 4 | 5 | 6 |
Largh. W | 100 mm | 189 mm | 278 mm | 367 mm | 456 mm | 545 mm |

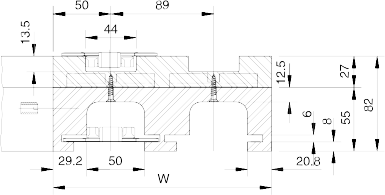

Versione C1 | ||||||
15° | 704.05.16 | 704.05.17 | 704.05.18 | 704.05.19 | 704.05.20 | 704.05.21 |
30° | 704.05.31 | 704.05.32 | 704.05.33 | 704.05.34 | 704.05.35 | 704.05.36 |
45° | 704.05.46 | 704.05.47 | 704.05.48 | 704.05.49 | 704.05.50 | 704.05.51 |
60° | 704.05.61 | 704.05.62 | 704.05.63 | 704.05.64 | 704.05.65 | 704.05.66 |
75° | 704.05.76 | 704.05.77 | 704.05.78 | 704.05.79 | 704.05.80 | 704.05.81 |
90° | 704.05.01 | 704.05.02 | 704.05.03 | 704.05.04 | 704.05.05 | 704.05.06 |
Più di 6 vie su richiesta.
• Per catene in acciaio: 10/60/66 M 31 M, 60/66 M 31 SM, 66 M 31 RM, 60/66 M 84 SM.
Magnetflex® Curves
• Per catene in plastica: RHMP 325, RHMDP 325, RHMP 84.
