Fori Rotondi
KUS 6390 T08 R30 | I6390630652 | 8 | 30 | 130.6 | 120.7 | 60 |
KUS 6390 T08 R40 | I6390630692 | 8 | 40 | |||
KUS 6390 T10 R30 | I6390631462 | 10 | 30 | 161.8 | 153.9 | |
KUS 6390 T10 R40 | I6390631482 | 10 | 40 | |||
KUS 6390 T12 R30 | I6390631572 | 12 | 30 | 193.1 | 186.6 | |
KUS 6390 T12 R40 | I6390631592 | 12 | 40 | |||
KUS 6390 T16 R30 | I6390631682 | 16 | 30 | 256.3 | 251.4 | |
KUS 6390 T16 R40 | I6390631702 | 16 | 40 |
Fori Quadrati
KUS 6390 T08 S40 | I6390603836 | 8 | 40 | 130.6 | 120.7 | 60 |
KUS 6390 T10 S40 | I6390630512 | 10 | 40 | 161.8 | 153.9 | |
KUS 6390 T12 S40 | I6390630532 | 12 | 40 | 193.1 | 186.6 | |
KUS 6390 T16 S40 | I6390630552 | 16 | 40 | 251.4 | 256.3 |
Caratteristiche
• Ritenzione dei perni mediante clips per una facile installazione e manutenzione.
• Struttura Raised Rib per creare un’elevata rigidezza dei moduli e consentire la movimentazione di grandi carichi di prodotti e fornire una superficie piana per una movimentazione ottimale dei prodotti.

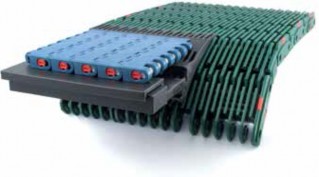

• Eccezionale facilità nella movimentazione dei prodotti dal o verso il nastro mediante il sistema di trasferimento DTS-C® utilizzato insieme al nastro raised rib 2000.
Questo sistema consiste in un pettine statico unito a un DTS® in movimento o a un nastro FreeFlow. Il nastro è posizionato sulla superficie del pettine di trasferimento DTS-C®, consentendo i trasferimenti a spostamento automatico; questo è importante se si passa da una serie di prodotti all’altra in una linea di
riempimento/trattamento e se i prodotti “riempiti a caldo” non devono restare sul trasferimento di entrata del refrigeratore.
2000-Series MatTop® Chains
Il trasferimento DTS-C® non richiede spazzatrici e garantisce una maggiore efficienza delle linea. Il nastro DTS® nel sistema e la catena o il nastro nel trasportatore di entrata o uscita principale sono supportati dalla stessa guida di scorrimento centrale pettine di traferimento, consentendo di risparmiare tempo per l’installazione ed evitando regolazioni dell’altezza del trasportatore.
Programma | |
2000 Flat Top (FT) | Superficie chiusa per prodotti di grandi dimensioni e pesanti |
2000 Flush Grid (FG) | Area aperta al 31%; garantisce un flusso ottimale di acqua e aria e consente il passaggio dello sporco; ideale per l’industria alimentare e automobilistica |
2000 Raised Rib Heavy Duty (RRHD) | Area aperta al 27%; rinforzata per affrontare le condizioni difficili nei pastorizzatori di vetro (una direzione) e nelle applicazioni a doppio uso (lattine e bottiglie) |
2000 Super Rib (SR) | Area aperta 27%; La nervatura centrale completamente rinforzata produce un design estremamente rigido. Progettata per ot- timizzare le prestazioni dei pastorizzatori in condizioni estreme e ottimizzato l’utilizzo in combinazione con le applicazioni per lattine e vetro. La Serie Rexnord SR 2000 MatTop è appositamente progettata per trasporto PET. |
Positrack | Guide nelle versioni Raised Rib per una movimentazione accurata e precisa del nastro nei tunnel del pastorizzatore, consentendo un utilizzo ottimale della superficie del nastro |
Pettini di trasferimento | Sistema DTS® per i trasferimenti a automatici, Click-Comb standard per lattine e Click-Comb per l’industria del vetro; trasferimenti estremamente precisi |
Riscaldatore di bottiglie di vetro con nastro a nervatura sollevata 2000 e trasferimento DTS-C® Accumulo Di Bottiglie Su Nastro 2000
Composizione | Tipo catena | N. codice* | Intervallo temperature °C | Carico di lavoro (max.) | Peso | Raggio di controcurvatura (min.) | ||
Asciutto | Bagnato | N/m (21°C) | kg/m2 | mm | ||||
XP-Polipropilene Con Perni In Polipropilene | ||||||||
Standard | FT 2000 XP | 838.30.xx | da 4 a 104 | da 4 a 104 | 29500 | 8.20 | 45 | |
* Nei numeri di codice, xx corrisponde alla larghezza di catene (A), a cominciare da 10 per 3”, 11 per 6” e così via a incrementi di 3”. Vedere anche pagina 208.
